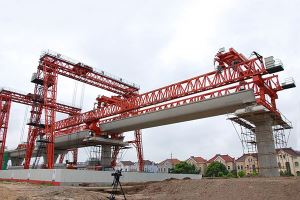

Avtocestni stroj za zagon žerjava Viaduct z žerjavom
Segmentalni montažni stroj za mostove se večinoma uporablja za postavitev škatlastih nosilcev mostovnih mostov velikega razpona, ki lahko zadovoljijo potrebe mostov: montaža navkreber, spusta in naklona, kar zagotavlja kakovostno namestitev mostov in varno gradnjo. Stroj za postavitev mostu lahko dokonča ...
Opis
Oprema Beam Launching združuje številne funkcije, izjemne zmogljivosti, priročno delovanje in varnostno konstrukcijo v popolno celoto. Ima jekleno konstrukcijo montažnih okvirjev žerjavih žerjavov tipa. Izdelek se ne more uporabljati samo v navadni gradnji, temveč tudi izpolnjujejo gradbene zahteve pobočij avtocest, majhnih polmerov ukrivljenih Mostov, nagnjenih Mostov in predorov Mostov v gorskih območjih.
Vrata za spuščanje žarka sestavljajo glavni nosilec, žerjav, sprednja noga, zadnja noga, valj sprednje noge, zadnji valj in prečne povezave sprednjih, srednjih in zadnjih nog. Krmilni del je sestavljen iz hidravlične sistem in električni krmilni sistem. Značilnosti stroja za postavitev mostu so razumna in kompaktna zgradba, enostavna namestitev, glavni standardni žarek s pomočjo pin povezave. Dvojna konstrukcija snopa je med dvema nosilcema okvirja povezana z varjenimi cevmi.
Grede za sipanje snopa ne morejo izpolnjevati le standardnih nastavitev, temveč tudi izpolnjujejo zahteve za križno erekcijo, spremenljivo razponsko erekcijo, prečni neprekinjeni žarek, kompozitni žarek, neprekinjeno jeklo itd. Z dobro stabilnostjo, visoko učinkovitostjo, varno in zanesljivo, spremenljivo razdaljo priročen, enostaven za prilagajanje, enostavno upravljanje itd.
Segmentarna zaganjalna vrata se običajno uporabljajo za postavitev cestnih in podzemnih mostov z majhnimi razponi in montažnimi in prednapetostnimi trakovi za betonske škatle (trakovi za PC škatle). Glavna značilnost je, da je konstrukcijska učinkovitost visoka, lahko se premika sama. Na splošno je sestavljena iz glavnih nosilec, podporna noga, dvižni voziček itd. Glavni žarek se uporablja za podpiranje in podpiranje horizontalnega gibanja, navpičnega gibanja, vodoravnega gibanja, opore, križanja in bočnega gibanja celotnega stroja. Dvigalo se uporablja za dvigovanje žarka.
| 3.Tehnični parameter | ||
| I-JQ950T-40M naprava za erekcijo nosača | ||
| Št. | Postavka | Specifikacija |
| 1 | Varno delovno obremenitev | 950T |
| 2 | Razpon (merilnik) | ≤40M |
| 3 | Delavski razred | ISO A3 / FEM 1Am |
| 4 | Prečni nagib | 5,00% |
| 5 | Vzdolžni naklon | 3,20% |
| 6 | Največja teža vzmetenja | 950T |
| 7 | Največja teža segmenta | 90T |
| 8 | Celotna teža stroja | 510T |
| 9 | Hitrost dviganja vitla | 0-2m / min |
| 10 | Večna hitrost vitla | 0-5m / min |
| 11 | Začetna hitrost | 0-5m / min |
| 12 | Dvižna višina | 12m |
| 13 | Velikost segmenta | 13,15mx 2,6mx 2,4m |
| 14 | Skupna moč stroja | 70Kw |
| 15 | Torzijsko razmerje elastične gredi | 1/500 |
| 16 | Polmer krivine mostu | R≥200m |
| 17 | Tipičen erekcijski cikel | 4 dni / razpon |
| 18 | Hranjenje po odsekih | nazaj |
